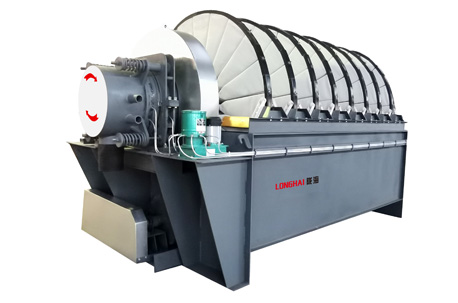

盘式过滤机

产品介绍:

跟踪国际使用盘式真空过滤机淘汰筒式真空过滤机的成熟经验,我们开发移植的盘式真空过滤机(主要借鉴吸收德国技术特点)通过实际应用证明,其主要技术指标及性能优于美国,达到国外同类先进产品的水平。

产品介绍

        跟踪国际使用盘式真空过滤机淘汰筒式真空过滤机的成熟经验,我们开发移植的盘式真空过滤机(主要借鉴吸收德国技术特点)通过实际应用证明,其主要技术指标及性能优于美国,达到国外同类先进产品的水平。

        金属矿用盘式真空过滤机充分借鉴了国外同类机型的优点,针对金属矿物密度大、沉降快、含固体颗粒的滤液对滤液管冲击力强的特点,进行了整体性能和各部件之间可比性的优化设计,保证了金属矿物在固液分离中获得优良的脱水指标。

产品参数

Φ2100系列圆盘式过滤机技术参数

滤盘直径(mm) Φ2100
过滤面积(m2) 5 10 15 20 25 30 35 40 45 50 60
滤盘数量(个) 1 2 3 4 5 6 7 8 9 10 12
主轴电机功率(kw) 2.2 3 4 5.5
搅拌电机功率(kw) 3 4 5.5 7.5
卸料方式 反吹风
外形尺寸 长(mm) 2145 2535 2926 3315 3706 4096 4485 4875 5265 5655 6435
宽(mm) 2430
高(mm) 2690
处理能力 0.85-1.2t/h·m2(每平方米每小时处理铁精粉0.85吨-1.2吨)
0.2-1.2t/h·m2(不同物料每平方米每小时的处理量不同)

Φ3100系列圆盘式过滤机技术参数

滤盘直径(mm) Φ3100
过滤面积(m2 48 60 72 84 96 108 120
滤盘数量(个) 4 5 6 7 8 9 10
主轴电机功率(kw) 5.5 7.5 11
搅拌电机功率(kw) 7.5 11 15
卸料方式 反吹风
外形尺寸 长(mm) 4235 4735 5235 5735 6235 6735 7235
宽(mm) 4280
高(mm) 3740
处理能力 0.85-1.2t/h·m2(每平方米每小时处理铁精粉0.85吨-1.2吨)
0.2-1.2t/h·m2(不同物料每平方米每小时的处理量不同)

Φ4100系列圆盘式过滤机技术参数

滤盘直径(mm) Φ4100
过滤面积(m2) 120 140 160 180 200 220 240 260
滤盘数量(个) 6 7 8 9 10 11 12 13
主轴电机功率(kw) 11 15 18.5
搅拌电机功率(kw) 15 18.5 22
卸料方式 反吹风
外形尺寸 长(mm) 5565 6115 6665 7215 7765 8315 8865 9415
宽(mm) 5080
高(mm) 4640
处理能力 0.85-1.2t/h·m2(每平方米每小时处理铁精粉0.85吨-1.2吨)
0.2-1.2t/h·m2(不同物料每平方米每小时的处理量不同)

产品优势

  • 扇形滤板脱水孔分布均匀,孔率合理,筋条尺寸大,由高强度工程塑料制成,寿命提高了1-1.5倍。
  • 滤液管过流面大,分配头腹腔容积大,提高了抽气率和滤液排放效果。
  • 耐磨锦纶、单或复丝滤布使脱饼率高且不易堵塞,使用寿命长。
  • 多点干油泵集中多点自动润滑。
  • 滤布自动清洗装置,保持了其良好的脱水效果。
  • 卧式强制高速搅拌、轴端采用橡胶及石墨盘和水压差三重密封不漏浆。
  • 主传动无级变速,依物料的浓度及速度调节(交流调速电机或变频器),以求达到理想的工作效果。
  • 每盘由20片扇形板组成,加强了过滤过程控制,成饼厚度均匀。
  • 磨擦片采用特制耐磨硼铸铁,刚柔相济密封佳,使用寿命达到十年以上。
  • 滤液管为高强度耐磨陶瓷复合钢管,提高寿命10倍以上。
  • 滤液管与滤扇接口去掉下法兰,采取模具定位直接焊接,减少了90%可能的漏气点。
