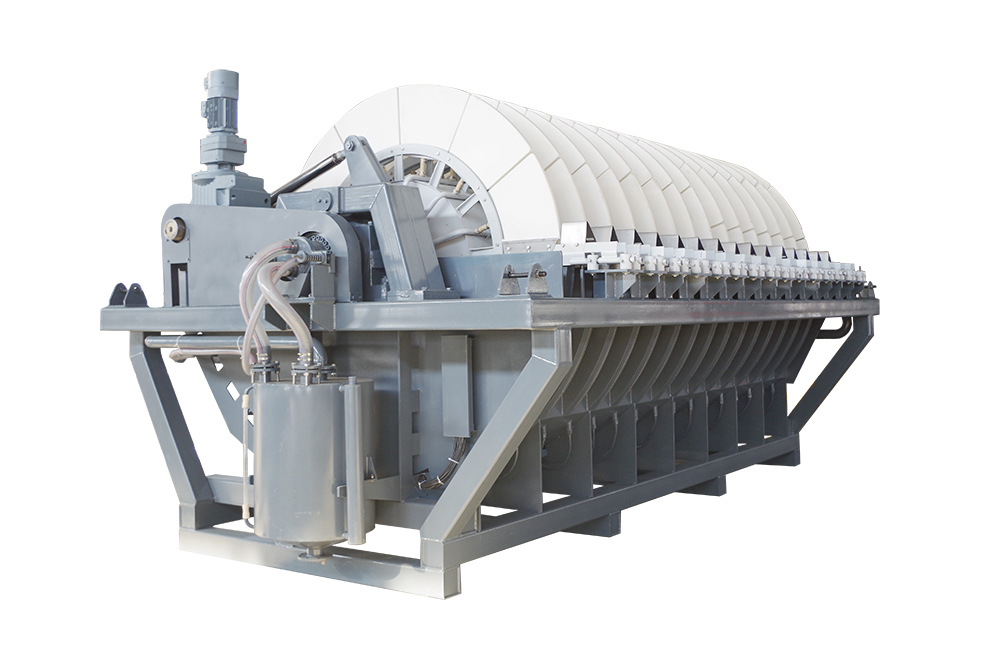

陶瓷过滤机

单圈过滤面积1m2:LH1、LH2、LH3
单圈过滤面积2m2:LH4、LH6、LH8
单圈过滤面积3m2:LH12、LH15、LH18
单圈过滤面积5m2:LH20、LH25、LH30、LH40、LH45、LH50、LH60

产品特点:耗电少、无噪音、滤饼水分低、滤液清澈、自动化程度高

进料粒度:100目-300目(效果最佳颗粒度:-200目占75%)
料浆浓度:30%-45%
生产能力:200kg/h-40000kg/h
适用物料:铁精矿、铁尾矿、铜精矿、铜尾矿、金精矿、金尾矿、铅锌精矿、铅锌尾矿、硫精矿、硫尾矿、萤石矿、钾长石矿、花岗岩、大理石、石英砂、蛋氨酸等各种粒度合适、透水性好的物料

产品介绍

        陶瓷过滤机是新一代高效节能的固液分离设备,其基本原理类似于普通圆盘真空过滤机,关键区别是它采用多孔陶瓷过滤板作为过滤介质,由于毛细管力的作用,过滤过程中只有水能通过陶瓷过滤板,而空气始终不能通过,所以能使固体颗粒吸附在陶瓷板面,而后继续进行“吸水”、“干燥”过程,将料浆中水抽走,固定滤饼含水量达到所需要的指标。

工作原理

        当陶瓷过滤机运行较长时间后,可进行陶瓷过滤板的全面停机清洗,所使用的反冲洗液可加入化学药剂,并配合超声波振荡,清洗陶瓷过滤板,以保持陶瓷过滤机的高效运行。卸下滤饼后陶瓷过滤板运转至自耦切换与抽真空流向相反的反冲洗位置,形成从陶瓷过滤板内部向外的反冲洗作用,清除堵塞在陶瓷微孔内的颗粒,然后重新浸入料浆。而后陶瓷过滤板在经过卸料区时,经过陶瓷刮刀,将滤饼刮下,从陶瓷刮刀两侧滑落进入料仓或皮带机输送到指定位置。

        与此同时,搅拌器来回循环搅拌,防止固体沉淀,陶瓷过滤板在吸附上滤饼后,转动到干燥区继续抽走其中的水分,过滤过程中抽出的滤液通过陶瓷过滤板、经滤液管、分配头、真空桶,而后排出设备。过滤盘在槽体内顺时针方向转动,设备槽体里的料浆在吸浆区借助于真空泵在陶瓷过滤板两侧形成的压力差,附着在陶瓷过滤板上形成滤饼。陶瓷过滤机由若干圈带有扇形陶瓷过滤板的圆盘构成,每一圈为一个过滤盘。过滤盘安装于主轴上,主轴电机通过减速机及齿轮和链条来驱动主轴转动。

设备构成

  • 装有若干组陶瓷过滤板的主轴
  • 产生自耦切换现象抽吸和反冲洗作用的分配头
  • 防止固体沉淀的搅拌器
  • 消除陶瓷过滤板吸附固体所需的陶瓷刮刀
  • 对陶瓷过滤板腹腔内部进行由内往外的反冲洗系统
  • 保持一定料浆液位的槽体和运行程序控制系统

产品参数

型号 每圈过滤面积㎡ 圈数 每圈陶瓷板数量 陶瓷板总数量 总重量(kg) 总功率(kw) 尺寸(mm)
LH-1 1 1 12 12 350 6 2100/1200/1300
LH-4 2 2 12 24 1500 12.76 2550/2438/2086
LH-6 2 3 12 36 1800 17.08 2800/2438/2086
LH-8 2 4 12 48 2200 17.38 3505/2438/2086
LH-12 3 4 12 48 3500 19.68 4000/2860/2526
LH-15 3 5 12 60 4500 20.08 4300/2860/2526
LH-21 3 7 12 84 6500 23.13 4900/2860/2526
LH-24 3 8 12 96 7000 23.5 5200/2860/2526
LH-30 5 6 12 72 10000 35 4290/3595/3205
LH-40 5 8 12 96 11000 45 4890/3595/3205
LH-45 5 9 12 108 11500 50 5190/3595/3205
LH-50 5 10 12 120 12000 52 5490/3595/3205
LH-60 5 12 12 144 13000 54 6090/3595/3205
LH-80 5 16 12 192 14000 57 7290/3595/3205
LH-100 5 20 12 240 15000 65 8490/3595/3205
LH-120 6 20 12 240 18000 75 7802/3550/3198
LH-144 12 12 15 180 53000 130 9050/5342/4786
LH-168 12 14 15 210 55000 134 9850/5342/4786
LH-204 12 17 15 255 58000 137 11050/5342/4786
LH-240 12 20 15 300 61000 140 12250/5342/4786

适用范围

适用范围及一般矿山选矿生产线中的位置

        陶瓷过滤机一般适用于铁矿、铜矿、金矿、铅锌矿、石英矿、钾长石矿、污泥、电厂脱硫、化工料浆等颗粒度在80目到350目之间的透水性较好、沉淀速度慢、不黏不油的物料脱水。


常用物料过滤后滤饼大概水分及产能

物料名称 滤饼水分/th> 产能
铁精矿 7%-9% 900kg/㎡.h
铁尾矿 10%-12% 450kg/㎡.h
铜精矿 10%-12% 400kg/㎡.h
铜尾矿 12%-14% 180kg/㎡.h
金精矿 11%-13% 350kg/㎡.h
金尾矿 13%-15% 180kg/㎡.h
铅锌精矿 9%-11% 400kg/㎡.h
铅锌尾矿 12%-14% 280kg/㎡.h
硫精矿 9%-11% 350kg/㎡.h
石英精矿 8%-10% 400kg/㎡.h
石英尾矿 12%-14% 200kg/㎡.h

产品优势

节能高效:

处理能力大,节电效果明显。处理能力>500kg/㎡.h,用电<0.5kw/t.h,与传统圆盘过滤机比较,节约能耗80%。

自动控制:

高性能系列机型采用程序自动控制、自动过滤、自动清洗,降低了人员操作强度,可减少操作人员数量。

完善自动保护功能:

具有故障自动报警系统、故障屏幕显示功能、高低液位报警显示,并带有因意外关机设备自我保护排料功能。

结构牢固、经久耐用:

设备采用微机化设计、结构合理、工作可靠,主要传动部件采用免维护设计,降低故障停机率,槽体及搅拌均采用不锈钢结构,保证其使用寿命可达10年以上。

提高产品质量、降低运输成本:

由于过滤处理后的精矿水分很低,可大大提高产品的市场竞争力,并降低运输过程中的运输成本及损耗。

环保效果明显:

由于滤液清澈,可反复利用,减少排放,符合当前清洁生产的环保大趋势。
